液压自动罐帘门原理和特点分析

  一、液压自动罐帘门工作原理
  
  自动罐帘门以液压为动力，机械部分由柔性铰接式帘门、滑动块及导轨、滑轮组、卡爪、卡爪套、油缸、液压油管、液压站、闭锁装置、位置传感器、等组成。电器部分采用液压站备用电磁阀作为油缸的驱动阀组；利用就地操作箱以及操车系统PLC对其开闭进行控制。
  

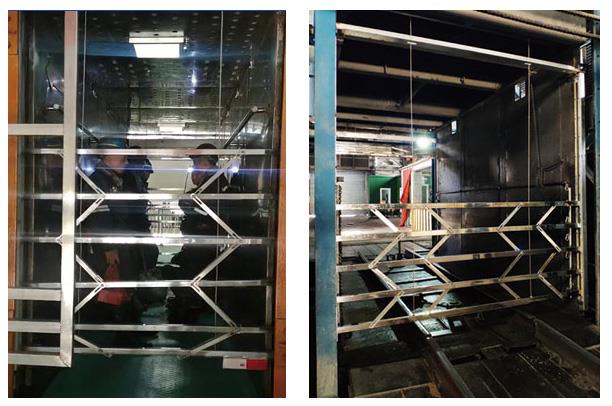

  柔性铰接式帘门采用传统的钢管制造，钢管之间采用圆环链相接，并在靠圆环链处串上6mm左右的钢丝绳，钢丝绳通过滑轮组⑿联接在滑动块上，滑动块装在罐笼侧面的滑动块导轨内；油缸装设在套架联系梁上的曲轨内。

  

  罐到位时，油缸顶端的卡爪挂住滑动块，在油缸的驱动下上下运动，滑动块带动牵引钢丝绳使罐帘门作上下运动。当罐运行期间，油缸将完全伸出，将卡爪隐藏在卡爪套内，防止卡爪挂住罐笼。  罐帘门的打开、关闭到位均有位置传感器进行检测。
  
  在罐帘门底部，均有弹簧式闭锁装置对罐帘门进行闭锁。罐到位后，通过摇台或人工下压的方式解除闭锁。电器部分借用原操车PLC系统，操作按钮采用现场控制箱方式，便于把钩工进行现场控制。
  
  二、液压自动罐帘门优点
  
  （1）采用液压驱动，只需要操作人员按动相应按钮即可实现罐帘门打开和关闭，大大减轻了把钩工的劳动强度；
  
  （2）滑轮组安装在罐笼顶上，滑动块、滑动块导轨安装在罐笼侧面，驱动机构、驱动机构曲轨、驱动油缸等安装在套架联系梁上，不影响人员上下和物料的进出，且保持了原有罐笼的结构和参数；
  
  （3）罐帘门采用弹簧式闭锁装置，罐帘的开闭均有位置传感器进行监控，确保了系统安全、可靠；
  
  （4）罐帘门保留了原有的手动装置，确保了在应急情况下走罐的需要，作到万无一失。
