卡绳器

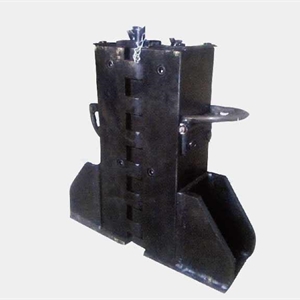

DSQ型单向自锁绳卡及GTQ型钢丝绳提拉器
主要用途
DSQ型单向自锁绳卡是本公司新近推出的有国内**水平的**产品,该产品主要用于矿井升钢丝绳、罐道钢丝绳、提升容器、悬挂装置等在换绳、穿绳、维修时需要固定钢丝绳的场合。
主要结构及技术参数
DSQ型单向自锁绳卡,采用楔块和平面轴承结构。形成滚动擦楔形自锁机 构,具有单向自锁反向方便解脱的功能。
主要结构特点
1、被卡住的钢丝与楔块不产生相对滑动,反向受力时,钢丝绳能方便地解脱。
2、采用销轴结构,装卡速度快,只需数分钟即可完成卡绳;
3、结构简单,生量轻,可靠,使用维护方便;
4、GTQ型丝绳卡绳器还具有灵活移动使用的功能。
KSQ快速卡绳器
使用方法
1、将自锁绳卡放在承载梁上,提起楔块,插上销子。
2、拔出一侧销轴,打开自锁绳卡,将被卡钢丝绳放在卡绳位置 。
3、合上自锁绳卡,插上销轴 。
4、拔出楔块销子,使楔块圆弧面接触钢丝绳。
5、使用完毕后,反向提升钢丝绳,使楔块解脱,卸下自锁绳卡 。
注意事项
1、使用前须检查楔块、平面轴承、销轴等转动、移动部件动作是否灵活。
2、使用时自锁绳卡须放在承载梁上,承载梁须可靠、隐固 。
3、使用时一定要注意,不要使销轴等零件受损 。
4、使用完毕后须妥善保管,擦净涂油,防止生誘 。
5、本自锁绳卡的所有吊环及把手只能承受自,不能作其它承载使用。
产品参数
型号参数 |
DSQ-15(GTO-15) |
DSQ-20(GTO-15) |
H |
450 |
480 |
B |
112 |
142 |
L |
280 |
320 |
L1 |
260 |
300 |
DK |
Φ20-Φ46 |
Φ46-Φ56 |
重量kg |
62 |
89 |
绳径mm
项目
|
17-34 |
36.5-40 |
41 |
43 |
44-44.5 |
46 |
47.5-48.5 |
52 |
54 |
最大终端载荷KN |
100 |
||||||||
最大下滑距离mm |
≤20 |
||||||||
宽度mm |
348 |
||||||||
长度mm |
433 |
463 |
473 |
483 |
493 |
503 |
513 |
523 |
533 |
重量kg |
127 |
136 |
139 |
142 |
144 |
146 |
148 |
150 |
152 |
